合作客戶/
拜耳公司 |
同濟大學 |
聯合大學 |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關新聞Info
-
> 遼河油田原油的石油酸、石油堿組分萃取過程、結構表征及界麵張力測量——結果與討論、結論
> 單片機智能控製的液體表麵張力測量儀設計
> 軸對稱懸滴法表麵張力實驗係統研製及二甲基亞碸/甲醇混合物表麵張力實驗研究
> 表麵活性素製備、分離純化、溶液表麵張力測定及膠束化行為研究（三）
> 不同水解時間的Protamex酶對玉米穀蛋白表麵張力、泡沫、理化性質等的影響（二）
> 人胰島素的朗繆爾單分子層膜的表麵化學和光譜學性質——結果和討論
> 不同助劑及濃度對IDK120-025型和LU120-015型噴頭霧化效果的影響（一）
> 辛酸異戊酯替代白油製備壓裂液用增稠劑可行性研究
> 泡沫形成的原理是什麽？陰離子表麵活性劑為何可以作為起泡劑？
> 3種常見醇類燃料甲醇、乙醇、正丁醇噴霧特性與表麵張力的關係（二）
推薦新聞Info
-
> 反離子鹽KBr濃度對酰胺基陽離子Gemini表麵活性劑的表/界麵活性的影響（二）
> 反離子鹽KBr濃度對酰胺基陽離子Gemini表麵活性劑的表/界麵活性的影響（一）
> 典型離子型與非離子型起泡劑的界麵行為對泡沫性能的影響機製
> 新無氰白銅錫電鍍液及電鍍方法可降低表麵張力，促進鍍液對複雜工件的潤濕
> 一種耐超高溫酸液體係、製備方法及其應用
> 納米滲吸驅油劑種類、降低界麵張力和改變潤濕性的能力等機理研究（四）
> 複合驅中聚合物與陰離子表麵活性劑的協同作用研究
> 化學組成對無堿鋁硼矽OLED基板玻璃表麵張力的影響——結果、結論
> 化學組成對無堿鋁硼矽OLED基板玻璃表麵張力的影響——摘要、實驗方法
> 納米滲吸驅油劑種類、降低界麵張力和改變潤濕性的能力等機理研究（三）
篩選常用、經濟且可抑製低階煤煤塵的表麵活性劑（二）
來源：西安科技大學學報（社會科學版） 瀏覽 975 次 發布時間:2024-11-26
2、煙煤性質分析
煙煤中的無機物質、有機物質組成及粒徑分布會直接影響煤塵的物理及化學性質，從而影響其潤濕性。
2.1煤塵粒徑分布
利用激光粒度分析儀對實驗用的煤塵粒徑分布特征測試，結果見表2。
由表2可以看到，實驗用的煙煤粒徑較小，可吸入塵所占比例較高，粒徑在10μm以下煤塵的累積量超過34.8%，粒徑在2.5μm以下的煤塵累積量超過了11.7%，對井下礦工的職業健康安全有較大威脅。此外，有研究表明，煤塵粒徑分布特征會影響煤塵潤濕性，煤塵粒徑越小，煤塵表麵越容易與空氣形成一層“氣膜”將其包裹，而水的表麵張力較高，較難取代空氣後在煤塵表麵鋪展，因此實驗所用煤塵較難被水直接潤濕。
2.2煤塵工業分析和元素分析
根據GB/T 212—2008《煤的工業分析方法》和GB/T 31391—2015《煤的元素分析方法》對實驗用煤煤樣進行工業和元素分析，結果見表3。
從煤樣的工業分析可以看出，該煙煤中的水分及灰分等無機組分含量都較低，分別僅占872%和2.71%，煤塵的潤濕性較差。而揮發分含量高達33.72%，說明該煙煤煤樣容易揮發出甲烷、乙烯、乙炔等氣體，表麵存在大量性質活潑、穩定性差的有機物質，容易阻擋溶液對煤塵的潤濕。從元素分析中可以看到，煤塵元素中煤樣中的固定碳含量為54.85%，說明煤化程度較低，該煙煤的氧碳比和氫碳比分別僅為0.16和0.06，低的氧碳比和氫碳比也不利於煤塵被潤濕。因此，可以推斷該煤樣較難被水直接潤濕，必須加入表麵活性劑作為添加劑提高煤塵潤濕性。
3、實驗結果與分析
3.1表麵活性劑溶液的表麵張力
表麵張力通常用來描述液體與空氣的性質差異，差異越小，表麵張力也越小，煤塵與溶液接觸時能障越小，越有利於煤塵進入溶液。
3.1.1濃度對表麵活性劑溶液表麵張力的影響

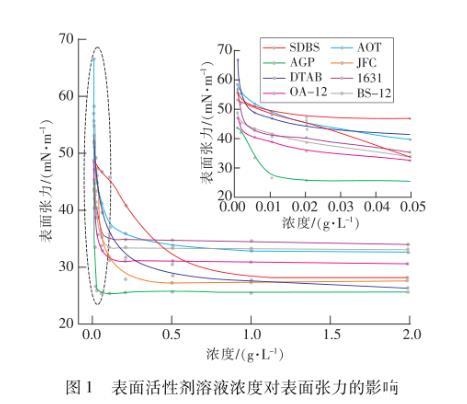

在25℃條件下，測定溶液表麵張力隨濃度變化的結果如圖1所示。純水的表麵張力為73.48 mN/m。
由圖1可以看出，向水中加入實驗所選取的8種表麵活性劑，都能有效降低溶液表麵張力。8種表麵活性劑溶液的表麵張力隨濃度的增大先增大，達到臨界膠束濃度後趨於穩定，此時的表麵張力稱為臨界膠束濃度時的表麵張力，用於衡量表麵活性劑降低表麵張力的能力，也是評價溶液表麵活性的重要指標。8種表麵活性劑均可在較低濃度下，快速降低溶液表麵張力，當表麵活性劑濃度為0.05 g/L，8種溶液的表麵張力降至25.43～46.76 mN/m，當濃度為0.2 g/L時，8種溶液的表麵張力降至25.22～40.64 mN/m，當濃度為2.0 g/L時，8種溶液的表麵張力均降至35 mN/m以下，比自來水的表麵張力下降了一倍多。但同一濃度下，8種表麵活性劑降低表麵張力的能力存在一定差異，當濃度為0.1 g/L時，APG溶液表麵張力為25.41 mN/m，比自來水下降了6542%，而SDBS溶液表麵張力為45.82 mN/m，隻比自來水下降了不足40%。
3.1.2表麵活性劑性質對表麵張力的影響

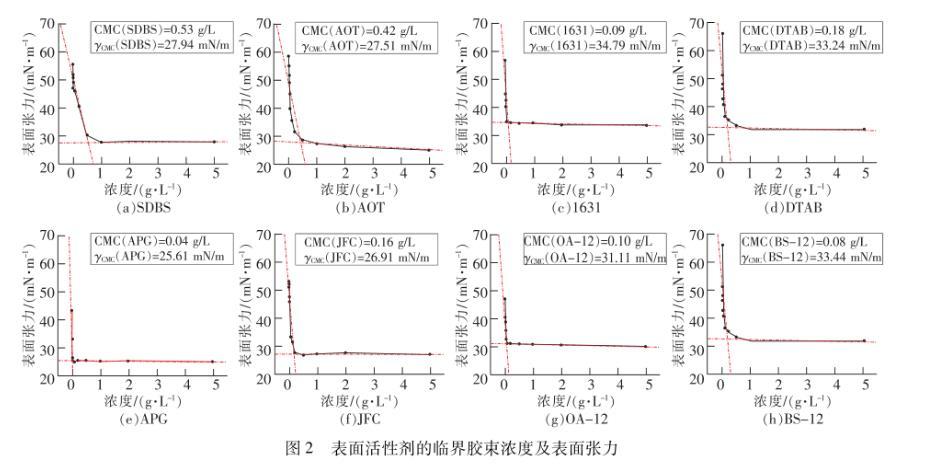

圖2分別是8種表麵活性劑溶液表麵張力隨濃度的變化曲線，在曲線上作出兩條直線，一條與發生突變前的曲線相切，另一條與發生突變後的曲線相切，在交叉點得到其臨界膠束濃度及表麵張力。
由圖2可見，8種表麵活性劑溶液表麵張力隨濃度變化的趨勢大體上相同，但其臨界膠束濃度及表麵張力有較大差別。溶液臨界膠束濃度越小，說明表麵活性劑分子在溶液中形成膠束的能力越強。8種表麵活性劑的臨界膠束濃度主要集中在濃度為0.1～0.4 g/L左右，其中APG的臨界膠束濃度最小為0.04 g/L，SDBS的最大為0.53 g/L，8種表麵活性劑形成膠束能力由強到弱排序為：APG>BS-12>1631>OA-12>JFC>DTAB>AOT>SDBS，總體呈現出兩性型>非離子型>陽離子型>陰離子型的規律。溶液的γcmc值越小，表麵活性劑降低表麵張力的能力越強，陰離子和非離子型的4種表麵活性劑γcmc值均較低，其中APG降低表麵張力能力最強，γcmc值僅為25.61 mN/m，比水降低了65.15%。而陽離子和兩性型的表麵張力較高，均在31.00 mN/m以上，1631降低表麵張力的能力最弱，表麵張力為34.79 mN/m。8種表麵活性劑降低表麵張力的能力由強到弱依次排序如下：APG>JFC>AOT>SDBS>OA-12>CTAB>BS-12>1631，總體而言，非離子型>陰離子型>兩性型>陽離子型。APG的臨界膠束濃度和表麵張力都最低，這可能是因為APG分子為環狀結構，環狀結構的碳原子上連接有醇羥基，這些醇羥基與水分子之間存在強相互作用，且在水溶液中溶解度很高，因此有效降低了溶液的表麵張力，也更易形成膠束。
表麵活性劑溶液的表麵張力與濃度及自身性質密切相關。在達到臨界膠束濃度之前，溶液濃度越大，表麵張力越小。在8種表麵活性劑中，陽離子及兩性型表麵活性劑雖然具有較低的臨界膠束濃度，但是降低表麵張力的能力較差;陰離子表麵活性劑的臨界膠束濃度值最高，但在降低溶液表麵張力方麵性能優越;非離子表麵活性劑APG形成膠束能力、降低表麵張力能力均為最強。
