摘要：

本文通過分析典型離子型與非離子型起泡劑的界麵行為，探討其對泡沫性能的影響機製。結果表明，離子型起泡劑在相同濃度下表現出更低的表麵張力和更高的泡沫擴張模量，因而具有更強的起泡能力和更優的泡沫穩定性。隨著濃度增加，離子型起泡劑的表麵張力逐漸降低，擴張模量持續升高，泡沫的起泡能力與穩定性同步增強；而對非離子型起泡劑而言，盡管表麵張力隨濃度上升而下降、起泡能力提高，但其擴張模量卻隨之減小，導致泡沫穩定性降低。該差異源於兩類起泡劑分子在氣液界麵的吸附動力學與膜力學行為的不同。

引言

泡沫浮選是一種基於礦物與脈石表麵潤濕性差異的選礦技術，其過程發生在固-液-氣三相交界區域。浮選藥劑通過調控界麵性質來實現目標礦物的選擇性分離。其中，起泡劑主要作用於氣液界麵，影響氣泡的生成、尺寸分布及壽命，從而決定浮選效率。起泡劑的作用不僅體現在降低溶液表麵張力以促進氣泡形成，還體現在增強泡沫膜的機械強度，提升泡沫穩定性。

已有研究表明，起泡劑濃度變化會顯著影響泡沫半衰期、表麵張力及界麵流變特性。泡沫穩定性的本質與氣液界麵的粘彈性密切相關，而界麵擴張模量是衡量界麵抵抗形變能力的重要參數。因此，深入理解不同類型起泡劑在不同濃度下的界麵行為，對於優化浮選工藝具有重要意義。

本文選取典型的離子型起泡劑十二烷基硫酸鈉（SDS）與非離子型起泡劑仲辛醇作為研究對象，利用界麵流變技術係統分析其表麵張力與擴張模量的變化規律，揭示起泡劑類型與濃度對泡沫性能的影響機製。

1.實驗方法

采用上升氣泡法測定溶液的表麵張力，利用界麵流變儀結合小幅低頻振蕩技術測量氣液界麵的擴張模量。實驗過程中，通過控製正弦擾動改變氣泡表麵積，記錄相應的表麵張力響應，並根據公式計算界麵擴張模量：

其中$E$為擴張模量，$gamma$為表麵張力，$A$為界麵麵積。該方法可有效反映界麵膜在動態擾動下的恢複能力，進而評估泡沫穩定性。

2.結果與討論

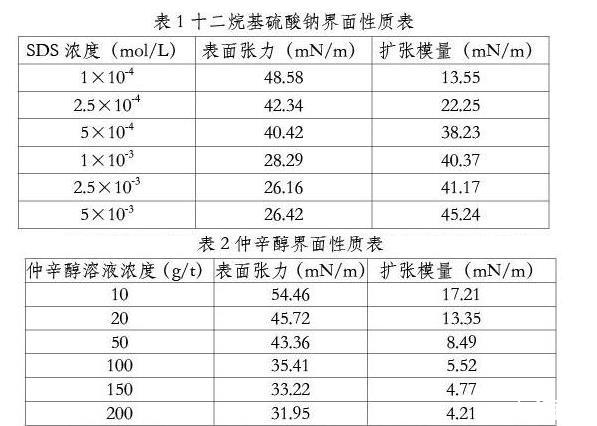

2.1離子型起泡劑（十二烷基硫酸鈉）的界麵行為

十二烷基硫酸鈉作為一種陰離子表麵活性劑，在水溶液中能夠有效降低表麵張力。隨著濃度的增加，其分子逐步富集於氣液界麵，導致表麵張力持續下降。當濃度接近臨界膠束濃度（CMC）時，界麵趨於飽和吸附，表麵張力達到最低值並保持穩定。該趨勢表明，SDS分子在界麵的有序排列顯著降低了體係的表麵能，從而增強了起泡能力。

與此同時，SDS溶液的界麵擴張模量隨濃度增加而增大。這歸因於其較強的界麵膜強度和快速的分子擴散與再吸附能力。當泡沫界麵受到外界擾動時，高濃度下的SDS分子能迅速從體相遷移至界麵，補償因麵積擴張引起的表麵濃度下降，從而維持較高的表麵張力響應，表現出較大的擴張模量。這一特性賦予其生成的泡沫良好的抗破裂能力，提升了整體穩定性。

此外，由於SDS分子帶有電荷，其在界麵形成的雙電層結構也增加了相鄰氣泡間的靜電排斥作用，進一步抑製了泡沫聚並，延長了泡沫壽命。

2.2非離子型起泡劑（仲辛醇）的界麵行為

仲辛醇作為非離子型起泡劑，同樣具備降低表麵張力的能力。隨著濃度升高，其分子逐漸吸附於氣液界麵，使表麵張力下降，並在達到一定濃度後趨於平台，表明界麵吸附趨於飽和。

然而，與離子型起泡劑不同的是，仲辛醇溶液的界麵擴張模量隨濃度升高而呈現下降趨勢。這一現象可能與其分子結構及界麵動力學有關。仲辛醇分子缺乏電荷相互作用，界麵膜主要依賴範德華力和氫鍵維持結構完整性。在高濃度條件下，體相中分子濃度過高可能導致界麵分子排列過於密集或發生局部堆積，反而削弱了界麵膜對外界擾動的響應能力。同時，高濃度下分子擴散速率受限，界麵修複機製變慢，導致擴張模量降低。

盡管仲辛醇能有效降低表麵張力並提升起泡能力，但由於其界麵膜的粘彈性較差，泡沫在受到剪切或擾動時更容易破裂，因此泡沫穩定性相對較弱。

比較兩類起泡劑可見，離子型起泡劑在相同濃度下通常具有更低的表麵張力和更高的擴張模量，因而兼具優良的起泡性和穩泡性；而非離子型起泡劑雖能有效起泡，但在高濃度下存在泡沫穩定性下降的風險。

3.結論

1.起泡劑濃度的增加普遍有助於降低表麵張力，提升起泡能力。

2.對於離子型起泡劑（如十二烷基硫酸鈉），隨著濃度上升，界麵擴張模量增大，泡沫穩定性增強，體現出優異的綜合泡沫性能。

3.對於非離子型起泡劑（如仲辛醇），雖然起泡能力隨濃度增加而增強，但其擴張模量隨濃度升高而減小，導致泡沫穩定性下降。

4.離子型起泡劑因其較強的界麵吸附能力和電荷效應，在起泡能力和泡沫穩定性方麵均優於非離子型起泡劑。

本研究從界麵物理化學角度揭示了不同類型起泡劑的作用機製，為浮選藥劑的選擇與優化提供了理論依據。
