合作客戶/
拜耳公司 |
同濟大學 |
聯合大學 |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關新聞Info
-
> 生物表麵活性劑產生菌菌體密度、細胞疏水性與發酵液pH及表麵張力的關係（一）
> 粉色视频黄色网站測試添加消泡劑後起泡液、水性丙烯酸膠黏劑的變化（二）
> 3種常見醇類燃料甲醇、乙醇、正丁醇噴霧特性與表麵張力的關係（二）
> BOPP薄膜製備，印刷表層的表麵張力多少合適
> 新型添加劑濃度對水合物溶液的表麵張力的影響
> 2022年中國表麵活性劑行業全景產業鏈、重點企業經營情況及發展趨勢
> 聚氧乙烯鏈長度調控非離子Gemini表麵活性劑的表麵張力、接觸角（二）
> 典型離子型與非離子型起泡劑的界麵行為對泡沫性能的影響機製
> 淺談水的表麵張力
> Delta-8食用餐食後人體內十二指腸液的組成及性質——結果和討論、結論、致謝！
推薦新聞Info
-
> 反離子鹽KBr濃度對酰胺基陽離子Gemini表麵活性劑的表/界麵活性的影響（二）
> 反離子鹽KBr濃度對酰胺基陽離子Gemini表麵活性劑的表/界麵活性的影響（一）
> 典型離子型與非離子型起泡劑的界麵行為對泡沫性能的影響機製
> 新無氰白銅錫電鍍液及電鍍方法可降低表麵張力，促進鍍液對複雜工件的潤濕
> 一種耐超高溫酸液體係、製備方法及其應用
> 納米滲吸驅油劑種類、降低界麵張力和改變潤濕性的能力等機理研究（四）
> 複合驅中聚合物與陰離子表麵活性劑的協同作用研究
> 化學組成對無堿鋁硼矽OLED基板玻璃表麵張力的影響——結果、結論
> 化學組成對無堿鋁硼矽OLED基板玻璃表麵張力的影響——摘要、實驗方法
> 納米滲吸驅油劑種類、降低界麵張力和改變潤濕性的能力等機理研究（三）
無機粒子對TPAE界麵張力、發泡、抗收縮行為的影響（二）
來源：《北京化工大學學報（自然科學版）》 瀏覽 1020 次 發布時間:2024-11-14
1、實驗部分
1.1實驗原料和儀器
1.1.1實驗原料
TPAE（型號4510，ρ=1.07 g/cm3，硬度49 D，硬段含量50%），旭陽集團；Talc（10μm），北京利國偉業超細粉體有限公司；CaCO3（型號NC-60A），泉州市旭豐粉體原料有限公司；CaSiO3（比表麵積140 m2/g，孔徑20~40 nm），山西玉竹科技鈣業股份有限公司；WI（經矽烷偶聯劑KH-560表麵處理），湖北馮家山矽纖有限公司；CO2（純度99.999%），北京順安奇特氣體有限公司。
4種無機粒子的表觀形貌如圖1所示，可以看出，CaSiO3顆粒為多孔蜂窩狀結構，Talc顆粒形狀為偏平形，CaCO3顆粒形狀不規則，WI多為針狀形顆粒。
1.1.2實驗儀器
Haake轉矩流變儀；掃描電子顯微鏡（SEM）；真空幹燥箱；界麵張力儀；真密度儀；光學法接觸角儀；模壓機；間歇發泡裝置（實驗室自製）。
1.2 TPAE/無機粒子複合物的製備
將TPAE粒料和4種無機粒子在真空幹燥箱中100℃幹燥8 h，將幹燥好的TPAE分別與4種無機粒子按照質量比98/2的比例依次加入轉矩流變儀中進行混合，溫度為225℃，轉速為60 r/min，時間為10 min。其中，TPAE與Talc、CaCO3、CaSiO3、WI的複合物分別用TPAE-2Talc、TPAE-2CaCO3、TPAE-2CaSiO3、TPAE-2WI表示。將改性TPAE在表征和發泡前再次進行真空幹燥，並通過模壓機製成10 mm×10 mm×3 mm的薄片。
1.3 TPAE泡沫的製備
采用間歇發泡工藝中的熔融發泡法製備TPAE/無機粒子泡沫。先用低壓CO2將高壓反應釜吹掃3次，以去除釜中的空氣和水分。將樣品放入溫度為230℃的反應釜中，並注入CO2氣體，在15 MPa下保壓15 min以保證樣品完全熔融和氣體飽和。隨後將發泡釜的溫度通過風冷形式降至發泡溫度，再保壓15 min以平衡CO2在樣品中的擴散與溶解，最後快速泄壓獲得發泡TPAE泡沫樣品。
1.4測試與表征
界麵張力測試用模壓機將TPAE製成1 mm厚的薄片，再用紅外製樣機將4種無機粒子在大於10 t的壓力下製成1 mm厚的圓形薄片。利用光學法接觸角儀測試出TPAE、Talc、CaSiO3、CaCO3、WI分別與去離子水、二碘甲烷、乙二醇、丙三醇等多種測試溶液的接觸角值θ，每組樣品至少測量3次，測試結果取均值。

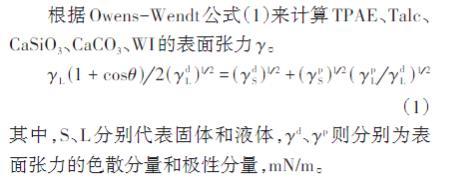

根據Owens-Wendt公式（1）來計算TPAE、Talc、CaSiO3、CaCO3、WI的表麵張力γ。

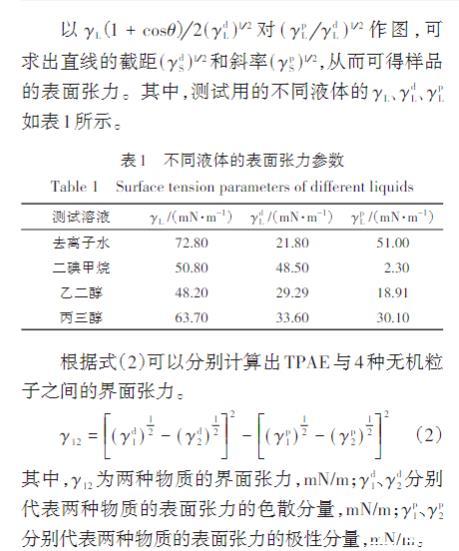

其中，S、L分別代表固體和液體，γd、γp則分別為表麵張力的色散分量和極性分量，以γL（1+cosθ）2(γdL)1 2對(γpLγdL)1 2作圖，可求出直線的截距(γdS)1 2和斜率(γpS)1 2，從而可得樣品的表麵張力。其中，測試用的不同液體的γL如表1所示。
根據式（2）可以分別計算出TPAE與4種無機粒子之間的界麵張力。
其中，γ12為兩種物質的界麵張力，mN/m；γd1、γd2分別代表兩種物質的表麵張力的色散分量，mN/m；γp1、γp2分別代表兩種物質的表麵張力的極性分量，mN/m。
發泡倍率測試發泡樣品的發泡倍率φ的計算公式如下。
其中，ρ0為未發泡試樣的密度，g/cm3；ρf為發泡樣品的密度，g/cm3，根據測試標準ASTM D792-00使用排水法測得。
掃描電鏡分析將未發泡和發泡的樣品裁剪成細長條，用液氮進行脆斷並對斷麵噴金處理，最後放入電子掃描顯微鏡室內，對脆斷麵進行拍照，可得到未發泡樣品的表麵形貌和發泡樣品脆斷麵的泡孔形態。其中發泡樣品的泡孔直徑和密度需要軟件Image J來統計分析，泡孔直徑D計算公式如下。
其中，di為第i個泡孔的直徑，μm；n為泡孔個數。泡孔密度N的計算公式如下。
其中，A為SEM照片中統計範圍的麵積，m2。收縮率測試收縮率Qi表示發泡樣品隨時間收縮程度的變化，計算公式如下。
其中，φ1為樣品的初始發泡倍率，φi為樣品隨時間變化的發泡倍率。
開孔率測試使用真密度儀對所有發泡樣品進行測試，測試前應先將設備校正，之後將所有發泡樣品用刀片縱向切開，並均勻地放入樣品池內，基於氣體膨脹置換法對泡沫的開孔率進行測定。
