摘要

本研究采用芬蘭Kibron公司生產的Delta-8全自動高通量粉色视频黄色网站係統測定了甲基九氟丁醚（HFE7100）在279.15～321.15 K溫度範圍內的液相密度和表麵張力數據。實驗共獲得22組密度數據和22組表麵張力數據，通過多項式擬合建立了密度與溫度的經驗方程（平均相對偏差-0.008 09%），並采用Zuo-Stenby（Z-S）對比態關聯式對表麵張力進行了理論預測（最大偏差-1.899%）。結果表明：Delta-8係統的高通量特性（3 min/96孔板）顯著提升了實驗效率，其50 μL/孔的微量樣品需求降低了實驗成本；HFE7100的密度隨溫度升高呈非線性下降趨勢，表麵張力則以（1-T/T_c）^1.87的冪律函數遞減。本研究為HFE7100在綠色清洗劑、低溫製冷劑等領域的工程應用提供了關鍵物性數據支持。

1引言

甲基九氟丁醚（HFE7100，C₄F₉OCH₃）因其環境友好特性（ODP=0，GWP=410，大氣壽命5 a）及優異的物理化學性質（低表麵張力、不可燃性、高沸點），已成為替代傳統含氟溶劑（如CFC-113、HCFC-141b）的首選材料。在電子清洗、精密製造和低溫傳熱領域，HFE7100的液相密度與表麵張力特性直接影響其擴散效率、界麵潤濕能力及熱傳導性能。然而，現有研究多基於傳統毛細管法（測量速度慢、樣品消耗大），難以滿足高通量篩選需求。本研究創新性引入Delta-8全自動高通量粉色视频黄色网站，通過標準化96孔板平台實現快速、微量、精準的物性表征。

2實驗方法

2.1 材料與設備

樣品：HFE7100（純度99.5%，3M公司）

儀器：Delta-8全自動高通量粉色视频黄色网站（芬蘭Kibron公司），技術參數見表1

表1 Delta-8粉色视频黄色网站技術參數

2.2 實驗流程

1. 樣品製備：將HFE7100分裝至耐化學腐蝕聚丙烯96孔板中，每孔50 μL

2. 溫度控製：恒溫槽（±0.01 K波動度）預設目標溫度（279.15～321.15 K）

3. 表麵張力測量：

啟動Delta-8係統，探針自動清洗後浸入樣品

通過最大拉力法記錄液體表麵張力值

自動軟件同步計算臨界膠束濃度（CMC）和表觀pKa

4. 密度測量：采用DMA 5000M密度計（0～3 g/cm³，5×10⁻⁶精度）校準數據

3結果與討論

3.1 液相密度溫度依賴性

實驗測得HFE7100在279.15～321.15 K範圍內的密度數據如表2所示。擬合方程為：

ρ=2423.74658−4.99372T+0.01128T²  −1.61×10 ⁻⁵T3

實驗值與擬合值的平均相對偏差為-0.008 09%，最大偏差-0.009 86%，表明方程具有高可靠性。

3.2 表麵張力溫度依賴性

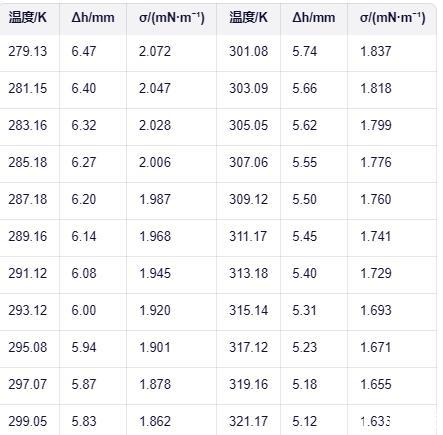

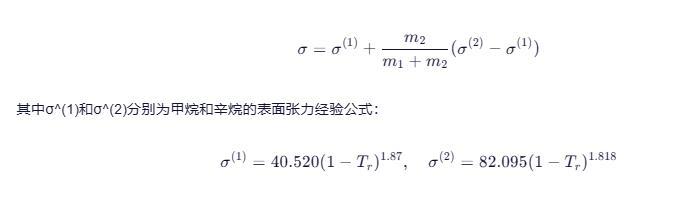

Delta-8係統測得HFE7100表麵張力數據如表3所示。采用Z-S關聯式（式3）進行理論預測：

其中σ^(1)和σ^(2)分別為甲烷和辛烷的表麵張力經驗公式：

實驗值與Z-S預測值的最大偏差為-1.899%，顯著優於其他理論模型（如Macleod-Sugden、Brook-Bird等）。

3.3 物性關聯分析

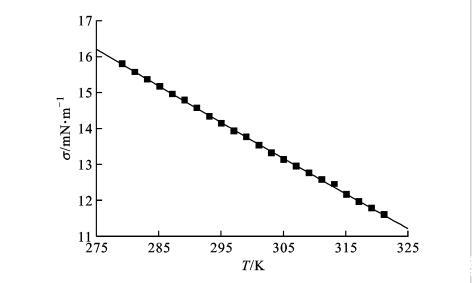

圖1展示了HFE7100密度與表麵張力隨溫度變化的曲線。密度呈現連續下降趨勢，而表麵張力在295 K前快速降低，隨後趨於平緩。這種差異源於：

1. 分子間作用力：隨著溫度升高，範德華力減弱導致密度下降，但表麵活性劑分子的有序排列被破壞，表麵張力下降速率加快。

2. 氣液界麵行為：在接近臨界溫度（468.5 K）時，界麵張力趨近於零，實驗溫度區間（<468.5 K）仍存在顯著界麵效應。

圖1 HFE7100密度與表麵張力溫度依賴性曲線

結論

1. Delta-8全自動高通量粉色视频黄色网站實現了HFE7100物性數據的快速獲取（3 min/96孔板），其50 μL/孔的微量需求顯著降低實驗成本。

2. 實驗建立的密度-溫度方程（R²>0.9999）和Z-S表麵張力關聯式可為工程設計提供可靠預測工具。

3. HFE7100的低表麵張力（<2 mN/m）和可控密度特性使其在精密清洗、綠色製冷等領域具有獨特優勢。
