摘要:采用軸對稱液滴形狀分析(ADSA)方法，測定煙道氣-稠油、正己烷-稠油、煙道氣+正己烷-稠油係統表麵張力的變化規律，分析蒸汽輔助重力泄油(SAGD)過程中注入非凝析氣體和溶劑後對降低稠油表麵張力的能力。研究結果表明:在一定溫度下，稠油的表麵張力隨著氣體壓力的增加而減小，在一定壓力下，煙道氣-稠油和正己烷-稠油表麵張力的變化規律則相反。在相同的溫度和壓力下，與煙道氣相比，正己烷降低稠油表麵張力的作用更顯著。同時，實驗測得的煙道氣-稠油表麵張力與N2-稠油表麵張力和CO2-稠油表麵張力的線性插值擬合性較好。

蒸汽輔助重力泄油技術(SAGD)可以有效開采埋藏淺、厚度大的超稠油油藏，自2005年在遼河油田取得先導試驗成功以後，目前已進入工業化推廣階段。然而，常規SAGD過程中存在著諸多問題:蒸汽注入量大、向地層的熱損失大、采出水處理費用高、溫室氣體排放量大等。目前，室內模擬和礦場試驗表明在SAGD過程中注入適量的非凝析氣體(例如氮氣、二氧化碳、煙道氣等)和氣化溶劑(例如丙烷、丁烷、戊烷、己烷、庚烷等)可以減少對注入能量的需要，即氣體輔助SAGD技術(SAGP)和溶劑輔助SAGD技術(ES-SAGD)。研究表明，降低稠油的表麵張力是SAGP技術中注入的非凝析氣體和ES-SAGD技術中注入的少量氣化溶劑改善SAGD開發效果的作用機理之一。研究SAGP和ES-SAGD過程中的界麵現象具有重要意義。氣體注入後，稠油的表麵張力降低，在多孔介質中流動的毛管力和黏附力減小，油藏流體在重力作用下流入生產井被采出。因此，本文作者研究不同溫度、不同壓力下煙道氣-稠油、溶劑-稠油表麵張力的變化規律，分析SAGP和ES-SAGD過程中氣體注入對重力泄油的影響。

1實驗

1.1實驗樣品

實驗所用原油為新疆克拉瑪依油田提供的脫氣原油，60℃條件下密度為0.945 6g/cm3，黏度為5340 mPa·s。實驗所用非凝析氣體為煙道氣，由N2和CO2按照一定的摩爾分數比例混合得到，CO2和N2均由青島天源氣體製造公司生產，純度均為99.9%。實驗所用溶劑為正己烷(n-C6H14)，由西隴化工有限公司生產，純度>95%。

實驗過程中需要輸入不同溫度和壓力條件下原油和氣體的密度。由於原油的密度隨壓力變化不大，假設在同一溫度下，原油密度不變。根據已知60℃時脫氣原油密度為0.945 6g/cm3，查閱石油計量表中的原油部分(GB/T 1885-1998)得到測試溫度條件下的脫氣原油密度，見表1。氣體的密度采用數模軟件CMG的Winprop 模塊通過P­R 狀態方程計算得到，見 表2-4。

表1不同溫度時原油密度

1.2實驗裝置

測定高溫高壓下煙道氣-稠油和正己烷-稠油係統的表麵張力，采用具有較高精度的軸對稱液滴形狀分析技術(ADSA)，得到液滴表麵平均張力。測量裝置為芬蘭Kibron公司生產的Delta-8全自動高通量粉色视频黄色网站(如圖1所示)，主要包括:帶視窗的高溫高壓容器(體積為400mL，壓力範圍為0~20 MPa，溫度範圍為 0~200℃);馬達驅動係統;1000μL微型注射器;不鏽鋼注射針頭;樣品池;溫度控製麵板;壓力控製麵板;氣體注入係統;光源;圖片采集分析係統等。

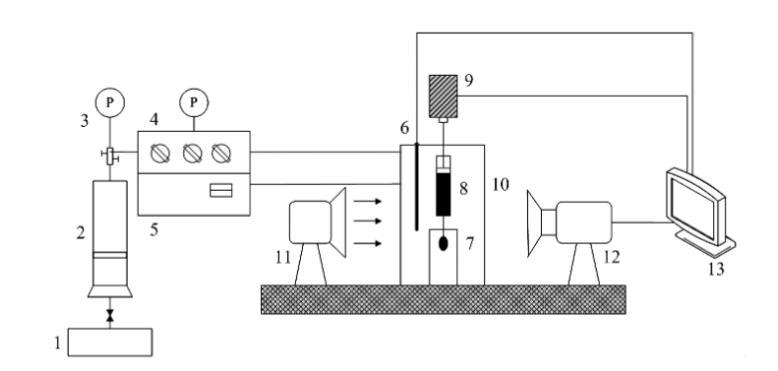

1一平流泵;2一氣體壓力容器;3一壓力表;4一壓力控製麵板;5一溫度控製麵板;6一溫度探針;7一樣品池;8一注射器;

9-馬達驅動動力係統;10-高溫高壓容器;11光源;12-攝像機;13-計算機數據采集分析係統

圖1稠油表麵張力測定實驗裝置圖

ADSA技術測量界麵張力全部由計算機完成，可以避免由於人的主觀因素造成的誤差。在實驗過程中，首先輸入氣相和油相的密度，然後通過馬達驅動係統在微型注射器針頭形成1個油滴，使用攝像機自動采集油滴形狀圖片，傳送至計算機數據采集分析係統，通過拉普拉斯方程進行求解，直接輸出測量的界麵張力、油滴體積、油滴麵積、曲率半徑和邦德數等結果。
